追記（20240929）

当Blogで紹介してきた自作のデジタル採点プログラムを一つにまとめました。次のリンク先にその紹介とダウンロードリンクがあります。マークシートも、ここに紹介した形式の他、様々なタイプのものを同梱しています。

追記（20250702）

100選択肢用のマークシートを使って試験を行ったユーザーの方から、『マークの塗りつぶし面積が大きいと誤判定が出やすい』とのご指摘をいただきました。確認すると、受験者は「濃く・丁寧に」マークを塗りつぶしたことがマークシートから伝わってくるのですが、100選択肢用のA4横サイズのマークシートは･･･やはり、と言うか、どうしてもマークそのものが小さく、受験者によっては「きちんとマークすること＝大きくマークすること」と、感じて（？）、選択肢番号の外枠の楕円「０」部分を上下左右に大きくはみ出して隣のマークの領域範囲まで塗りつぶしてしまい、結果的に、その受験者のマークシートは複数マーク判定だらけになることがわかりました。

対策として、『選択肢番号の外枠の楕円「０」部分をはみ出さないようにマークする』よう注意を徹底することをお願いしたのですが、それだけでは根本的な解決とならないように感じ、マークとマークの間隔が狭いためにこの問題が起きていることは明白ですから、1設問について100選択肢に対応を維持しつつ、1列25行×4列で100設問まで対応という現在のマークシート構成を見直し（マーク間の幅を広げるため列数を減らし）、1列33行×3列で99設問まで対応可能というマークシートを作成しました。また、50分という試験時間を考えると80設問あれば十分というご意見も頂戴しましたので、1列30行×3列で90設問まで対応可能なマークシートや、1列25行×3列で75設問まで対応可能なマークシートを作成し、これらのマークシートを１つの Excel Book にまとめました。以下のリンクからダウンロードできます。

100選択肢に対応した設問数75～99（３列）のマークシート

1 ファイル 506.31 KB

ダウンロード

【追記追加前の記事の本文はここからです！】

先日、電車にゆられていたら先輩が。

「選択肢がたくさんあると、マークシート使うの、難しいかなー？」って。

なんかおもしろいこと、ないかなー☆って、毎日、ひまなんだもん。

すぐに出来そうな気がしたので、さっそく大語群に対応したマークシートリーダー作成にチャレンジ。

今までのは数学や教科「情報」の試験用に作成した１６選択肢が最大だったが。

今回、作成したマークシート（最終的なかたち・Excel で作成）。

正直、思ったほど、かんたんではありませんでした！！

【もくじ】

１．最初に作ったのはB4縦型のマークシート
２．次に作ったのはA4横型のマークシート
３．Excel でマークシート作成に挑戦
４．マークシートを最適化
５．読み取りプログラムも修正
６．発見した問題点と解決策
７．まとめにならないまとめ
８．プログラムのダウンロード
９．お願いとお断り

１．最初に作ったのはB4縦型のマークシート

選択肢の数が多いことを、ここでは『大語群』と呼ぶことにする。この大語群に対応したマークシートを作るにあたり、最初に決めておくべきことはもちろん選択肢の最大数。３０個もあれば十分な気もしたが、「大きいことはいいことだ！」とも言うし、どうせ作るなら１００個まで対応できるようにしようと決心。

数年前にマークシートリーダーを作ったとき、選択肢数５０個に対応した複数マーク読み取り可能なプログラムを書いた記憶があり、１０の位と１の位を分けてマークする次のような形式のマークシートがすぐに思い浮かぶ。１行あたり、２個までのマークを読み取れるようにコードを修正すれば、このマークシートで選択肢の番号を０－９９として、計１００個の大語群を使った試験にも対応できるはずだ。

このイメージを実現するにあたり、差し当たって問題になるのはマークシート用紙の基本サイズ。さすがにA3サイズの用紙は、マークシートとして使うには巨大すぎる気がする･･･が、１行あたり１０の位のマークに①～⑨で９個、１の位のマークに⓪～⑨で１０個、合計１９個のマークを用意して、得点設定は１設問１点で合計１００点とするためには、当然１００設問分の行を用意しなければならない。

１列５０行で２列作成するとなると･･･、やっぱり、B4版で、縦置きか？

これまでのマークシートは Word で作成していたので、今回も Word を利用。･･･と言うか、本当は印刷設定の自由度が大きい Excel を使いたいのだが、Excel で縦楕円の丸囲み数字を上手に作成する方法がわからない。そこで縦楕円の丸囲み数字が簡単に作成できる Word を利用した･･･というのが正直なところ。

ちなみに Word で縦楕円の丸囲み数字（＝「囲い文字」というらしい）を作成する方法は･･･

Word なら、Font は「メイリオ」を選択（フォントサイズを大きくしない場合）、丸囲みしたい数字を半角で入力、入力した数字をマウスでドラッグして選択してから、フォントリボンの「囲い文字」アイコンをクリックすると･･･

ダイアログが表示されるので、スタイルを設定して･･･

さらに数字の選択状態は解除しないまま、段落リボンの「拡張書式」をクリックして、表示されるサブメニューのいちばん下にある「文字の拡大/縮小」をクリックして、さらに表示されるサブメニューの「６６％」をクリックすれば･･･

思った通りの囲い文字が完成！

あとはマークシート用途に利用できるよう、色の設定を薄めに変更する等して、必要な選択肢の数だけこれを作成すればいいんだけど･･･

これを Excel で実現する方法がわからない･･･

そのような理由から、とりあえず Word で作成してみたB4版・縦置き型のマークシート。
思ったより巨大で、マークするのがたいへんな気が。

読み取り実験用に設問番号１から順に、読み取りデータが設問番号と同じになるようマークしてみる。
１００個目は１の位の「０：ゼロ」をマーク。これで１から９９と０（ゼロ）で、合計１００の選択肢が使える大語群対応型マークシートが完成･･･したと思ったんだけど。

複数マークの読み取りを可能にするため、リーダーのプログラムを少し変更。

Delphiを起動して、マークシートリーダーのプロジェクトファイル一式をコピーして、新たな複数マークの読み取りに対応したプロジェクトを作成。

マーク読み取り手続き部分のコードを次のように変更。最初に手直ししたのは、P4Dを使ったスクリプト部分。

      //複数マークの読み取り方法
      if (Copy(strMS_Type,10,2)='19') and (chk_MultipleMarks.Checked) then
      begin
        //選択肢数が19で、複数マーク許可であった場合
        StrList.Add('                var1.Value = str(res)');
      end else begin
        //複数マークは不許可であった場合
        StrList.Add('                var1.Value = "99"');
      end;

Python側で読み取った値をDelphi側で処理する部分も変更（一部を抜粋）。

//選択肢の始まりは「ゼロ」
  if (Copy(strMS_Type,10,2)='19') and (chk_MultipleMarks.Checked) then
  begin
    //複数マークに対応
    //strAnsList[intSG_k]の文字数を調査
    strCount:=ElementToCharLen(strAnsList[intSG_k],Length(strAnsList[intSG_k]));

    //チェック内容は、以下の通り
    {
    文字数が２文字の場合、末尾の１文字を取得する
    10 -> 0
    11 -> 1
    19 -> 9
    末尾１文字がマークした選択肢の番号になる

    文字数が５文字の場合、
     1 10 -> ２文字目が1、末尾２文字が10 -> 10
     2 11 -> ２文字目が2、末尾２文字が11 -> 21
     3 12 -> ２文字目が3、末尾２文字が12 -> 32
    （２文字目×10）＋（末尾２文字 - 10）がマークした選択肢の番号になる
    }

    case strCount of
      2:begin
        //２文字の場合は、末尾１文字が選択した選択肢の番号
        StringGrid1.Cells[intSG_Col,intSG_Row]:=RightStr(strAnsList[intSG_k],1);
      end;
      3:begin
        //空欄と判定された場合
        if strAnsList[intSG_k]='999' then
        begin
          StringGrid1.Cells[intSG_Col,intSG_Row]:=strAnsList[intSG_k];
        end;
      end;
      5:begin
        //（２文字目×10）＋（末尾２文字 - 10）がマークした選択肢の番号
        StringGrid1.Cells[intSG_Col,intSG_Row]:=IntToStr(
          (StrToInt(Copy(strAnsList[intSG_k],2,1)) * 10) +
          (StrToInt(RightStr(strAnsList[intSG_k],2))) - 10);
      end;
    end;
  end else begin

次に、P4Dを使用しないDelphi用のOpenCVを利用したマーク読み取り部分のコードも変更（一部を抜粋）。

  //１行につき選択肢数分Loopする_複数選択肢に対応（New）_20240614
  if (Copy(strMS_Type,10,2)='19') and (chk_MultipleMarks.Checked) then
  begin
    //複数選択可能な場合_選択肢の数だけLoopする
    for p := 0 to intCol-1 do
    begin
      //対象値pが平均値の3倍より大きいか、どうかでマークありと判定
      if AryVal[p]>dblAvg * intKeisu then
      begin
        //マークありとした判定の数を記録
        q:=q+1;
        //マークした番号（記号）を記録
        //intMark:=p+1;
        //10の位(0-8)
        case p of
          0:strMark_A:='1';
          1:strMark_A:='2';
          2:strMark_A:='3';
          3:strMark_A:='4';
          4:strMark_A:='5';
          5:strMark_A:='6';
          6:strMark_A:='7';
          7:strMark_A:='8';
          8:strMark_A:='9';
        end;
        //1の位
        case p of
           9:strMark_B:='0';
          10:strMark_B:='1';
          11:strMark_B:='2';
          12:strMark_B:='3';
          13:strMark_B:='4';
          14:strMark_B:='5';
          15:strMark_B:='6';
          16:strMark_B:='7';
          17:strMark_B:='8';
          18:strMark_B:='9';
        end;
      end;
    end;
    //Loop終了時にマーク数を判定
    if q=0 then
    begin
      //マークした番号がない場合
      iArr[i,Rep]:=999;
    end else begin
      //マークした番号があり、それが一の位である場合
      if (q=1) and (strMark_A='') then
      begin
        //マーク数が１、かつ十の位が空欄であったら
        iArr[i,Rep]:=StrToInt(strMark_B);
      end else begin
        //マーク数は１だが、それが十の位であったら
        iArr[i,Rep]:=100;
      end;
      if (q=2) and (strMark_A<>'') and (strMark_B<>'') then
      begin
        //マーク数が２、かつ十の位と一の位がともに空欄でなかったら
        strMark:=strMark_A+strMark_B;
        iArr[i,Rep]:=StrToInt(strMark);
      end;
      if q>2 then
      begin
        //トリプル以上のマーク数を見分けるフラグは100
        iArr[i,Rep]:=100;
      end;
    end;
  end else begin

Delphiでマークシートリーダーを作成する方法の基本は過去記事をご参照ください。

マークの読み取りそのものは「絶対成功する」自信があった（？）ので、複数マークの読み取り処理を既存のプログラムに追加すれば、速度的なことも含めて楽勝でプログラムは完成するはず･･･だったんだけれど。

実際に上のB4版・縦置き型マークシートをスキャンして読み取りテストを行ってみると･･･

P4D利用時の読み取り結果は期待した通り、100 ％正確にマークの読み取りに成功するが、P4Dを利用しない場合に不具合が発生。50設問目は正しくは「2」と読み取らなければならないはずなのに、読み取り結果の表示には、なぜかトリプルマークの判定結果である「100」が表示されている。

※ この時点では、必要数以上にマークがあった場合の表示フラグとして「100」を使用していた。
※ 最終的に、読み取れない解答欄は全て空欄の表示フラグ「999」で示すようプログラムを修正した。

さらに、よく見てみると 100 設問目もヘン。91、92、･･･、97、98、99 と順調に読み取って、最後は「 0：ゼロ」とくるはず！なのに、読み取り結果はトリプルマーク以上の判定結果である「100」がここにも登場。ヒトならともかく、機械が勢い余るはずもなく、誤認識の原因はまったくもって不明。

今までさんざんテストして、読み取りパラメータ設定も変更の必要が「ない」ところまで煮詰めたと思っていたのに、この結果には唖然とするしかなく、悪夢を見ているのではないかと思ったが。

現実は現実。

変更したコードを見直してみるが、おかしなところは見当たらない（ように思う）。
実際、大多数のマークは「ちゃんと読み取ってる」し･･･

なんで、部分的に読めない箇所があるのか？？？

読めないなら読めないで、「全部」間違うのが機械だと思うんだけど。

仕方がないから、パラメータ設定をいじってみるが･･･

パラメータをどう設定しても、一部のデータを誤って読んでしまう･･･。

例えば、閾値を「200」、判定領域を「20」に変更した場合、

こんなプログラムは使えない！！

２．次に作ったのはA4横型のマークシート

誰も助けてくれる人なんていないから、問題は自分で解決するしかない。まぁ、問題そのものを自分で作り出しているとも言えるわけで、自業自得と言えばそれまでのこと。自分以外の誰も困ってないし、それを幸いにあきらめてしまうのがいちばん簡単なことだが、それは最終手段。

原因はわからないが、今まで起きたことのないことが起きている、つまり、今までと違うことをしてるから、そこに問題の発生する原因そのものがあるはずだ。何が違うのか、そこを考えてみる。

今までと違うのは、まず、マークシートのサイズそのもの。B4版なんて使ったことがない。もしかしてそれが原因か？　判定プログラムでは行を図として切り出して、さらにマーク１つずつに分解し、二値化して「白」面積が大きいものを「マークあり」と判定しているから、二値化の閾値の設定にもよるが面積的な部分にも誤認識の原因があるような気もしてきた。そうでなくても、実際に使ってみて、やはりB4サイズは「マークシートとして大きすぎる」気がしたのは、ほんとう･･･。

もし、マークの読み取りプログラムそのものに誤りがあるなら、全てのマークを正しく読めないはずだが、ほとんど正しく読めているから、読み取りプログラムそのものに致命的な問題はない･･･はず。

そこで、これまでに正しく読み取れたものとサイズ的に同じ「A4版・横置き型」のマークシートを作成して実験してみることにする。

そう思って作成したのがこちらのマークシート。縦置きにしなかったのは、「今までと同じにする」という部分にあくまでもこだわった結果。

さすがにA4版・横置き型で１列５０行のマークシートは（自分の技術では）Word で作成できず、作成にあたっては（念願の？）Excel を使用。Excel で作成した際の画面はこんな感じ。

これで実験すると･･･、P4Dを使った場合からして

高速読み取り処理が可能なP4D環境で正しく動作しなかった時点で（これはダメだ）と思ったが、とりあえず非P4Dモードで動かしてみると･･･

B4版使用時は「唖然」とする思いであったが、今度は「暗澹たる」思いが。

この結果を目の当たりにしたときは、驚愕のあまり、言葉を失い、ついでにやる気もほぼ全部失い、PCの蓋を閉じて（この表現でいいのか？）、火酒を求めてバイクで現実から逃走･･･

あの土曜日の夜は、まじで、つらかった。

ひー（こころの声）

今、冷静になって考えると、P4Dモードでほとんど読み取れてないのはおそらくマークシートの罫線に問題があり（太すぎ）、これが複数マークの判定につながったのではないかと思えてならないが、最初からマークシートの作り自体が気に入らなかったこともあり、自分史的には･･･この実験自体を「なかった」ことにして、心のバランスを保つことに決定。

ただ、まだ「あきらめる」という気持ちには到底なれないので、このピンチをまたとないチャンスと前向きに捉え、Excel で縦長楕円の丸囲み文字を作成するところからチャレンジを再開。

あきらめられない以上、自分も、プログラムも良くなるしか「ない」。
それが嫌なら、はじめからこんなこと、しないほうがイイ。

このチャレンジは、僕にある唯一の「自由」なんだ。
暗澹たる思いなんかで、終わりにはしたくない。

３．Excel でマークシート作成に挑戦

Excel を起動し、何も入力されていない白い画面をじっと見つめて考える。

（縦長の楕円で、囲い文字をつくるには･･･）

経験から唯一思いつく方法は、図形（楕円）をセル内に収まるように挿入して右クリック、テキストの編集を選択して、中に数字を入力する方法だ。楕円の挿入方法は次の通り。

まずは、準備作業。

（楕円を挿入するより先に）あとあと作業しやすいよう、画面右下の「ズーム」で画面表示を拡大（238％くらいにした）して、全セルを選択（下図を参照）。で、列幅を28ピクセル、行の高さを32ピクセルくらいに設定。

B2のセルに収まるよう、楕円を挿入（ズーム300％）。

挿入した楕円を右クリックして、表示されたサブメニューから「テキストの編集」を選択（左クリック）。

半角で１と入れてみた。

ホームタブをクリックして、配置リボンにある「上下中央揃え」と、その下の「中央揃え」をクリック。

あとはマークシートのマークらしくするため、楕円をクリックして選択すると表示される図形の書式タブをクリックし、図形のスタイルリボンのコマンドを使い、楕円の中を白くして、囲いを灰色に設定。

フォントの色も灰色に変更。

で、セル内での図形オブジェクトの位置を微調整。

できた！

あとは、コレを等間隔で上下の位置もそろえて並べれば･･･いい･･･んだが、その方法がわからない。

藁にも縋る思いで、Google先生に訊ねると･･･

単に「楕円を挿入したセルをクリックして選択し、オートフィルの機能を使って右方向へコピー」するだけ！ だよって。

半信半疑で、やってみた。

表示された緑の枠の右下隅にあるハンドルをクリックして選択して、そのまま右へドラッグ。
すると･･･

マウスのボタンを離すと、表示されたのは･･･

これだ。これ！
これを待っていたんだ。

Google先生、ありがとう！

あとは数字を変更すれば･･･

こうして得た知識をベースに、これまでの経験を加えて Excel で作成したマークシートがこちら（枠の線の設定状態がよくわかるように、枠線の表示はONに設定した状態）

ページレイアウトタブの配置リボンの「配置」をクリックして、「枠線の表示」をオフに設定。

先の実験では、罫線の太さで痛い思いをした（？）ので、再びその轍を踏まないよう、罫線はいちばん細いものを選び、色もオレンジに設定。こうしておけば二値化する際に、罫線は完全に消えるはずだ。

注意：この時点では、そう、考えて罫線の色を設定しましたが、以下で述べる通り、いちばん細い罫線に対する色の設定は、印刷時に無効になり、印刷色は必ず黒になります！

で、罫線の色も文字の色（＝マークの色）と同じ薄い灰色に設定して試しに印刷してみると、なにか違和感を感じる印刷物がプリンターから排出された。よく見ると罫線の色が濃い！ 指定した灰色でなく、普通の黒のような気がしてならない。他の灰色を選んでも、印刷すると罫線の色は「まったく変わっていない」ように見える。もしかして、色の濃さの設定が反映されていない？

（オレンジ色にしてみるか？）

早速、設定 ⇨ 印刷を実行して確認 ⇨ 結果は「黒いまま！」

再び、Google先生にお伺いをたてて知った驚愕の事実。

「Excel はその仕様のため、いちばん細い罫線は印刷時に必ず黒で印刷されてしまう」とのこと。

まじですか？　まったく知りませんでした！！

あわてて２番目に細い罫線に変更。色はオレンジ色を指定（この色がなぜか、すーぱー気に入った）。

そうこうして、ようやく、これなら大丈夫と思えるマークシートが完成。

４．マークシートを最適化

完成したマークシートの全体のイメージはこんな感じ。

ちょっとマークが小さいような気もしたが、数学・情報用に作成した１行あたり１６選択肢のマークシート同等に、隣り合うマークどうしの間隔もあけることが出来た気がする。これが近すぎると乱暴にマークされた場合、「複数マークあり」と判定してしまう危険性が高まってしまう。

また、１列あたり25行の設定としたことで、上下のマークの間隔も十分広くなった。B4版・縦置きの１列50行やA4版・横置きの１列50行よりも遥かに圧迫感は減少している気がする。

でも、試しに100設問分ぬってみたら、やっぱり、疲れた･･･。100設問分マークするってことは、その約２倍マークしなければならないから、疲れて当然と言えば、当然。

上のマークシートを、実際にスキャナーでスキャンしてJpeg画像に変換し、マークの読み取り処理を行ってみた。結果はPython環境を使っても、使わなくても、読み取り成功率は100％、ようやく期待通りに動くようになってきた。でも、途中、マークシート作成作業での失敗がなければ、Excel を使って（縦長楕円の囲い文字で）マークシートを作る技術は習得できなかった。「失敗は成功のもと」というけれど、今回あらためて諺の重みを実感。

次はマークシートの印刷の濃度の調整（最終仕上げ）。･･･と言うのも、実はマークの読み取り結果をExcel で処理して採点結果の通知シートを作ってる時は全く問題にならなかったことが、読み取ったマークシート画像に直接 〇 や × 、個々の設問の得点や配点、合計点等を入力して返却するように処理系全体を改良したら、これまで思っても見なかったことが重大な問題となってきたのだ。

次の画像を見れば、それは一目瞭然。

マークシートの印刷濃度を薄くしすぎると、スキャナーで読み取る際に枠やマークが本当に薄くなってほとんど見えなくなってしまうのだ。単にマークの有無を読み取るだけなら、■■■ からの距離でマークを切り出して二値化し、白面積を計算しているだけだからマーク以外の画像は真っ白でも何の問題もない（むしろ、それくらいの画像の方がより確実にマークを読み取れる）のだが、スキャンした画像そのものを採点結果通知に再利用するとなると、枠やマークがある程度は「見える・読める」ようにスキャンしなければならない。

マークシートのマークや罫線枠の灰色の濃度を少し濃く（下図を参照）して画像をスキャン、どの程度見えるようになったか、確認してみる。

スキャンして画像を表示してみると･･･

罫線の色をオレンジ色に設定したら、それがとても気に入ってしまったのだが、残念ながらスキャンすると罫線枠はほとんど消えて見えなくなってしまう（マークの有無のみを正確に読み取るという意味では、それは実に理想的なのだが）。ただ、マークシート情報の取得プログラムでは、マークひとつひとつを切り出すために罫線の枠の座標を利用しているから、罫線枠の左上隅と右下隅は座標を取得する場面では確実に見えるようにしておきたい。そこで、罫線枠の左上隅と右下隅だけは線の色を灰色にすることにした。（実は、上の画像はそれがほどこしてある画像）

まず、左上隅を設定。

同様に、右下隅も設定。

マークシートの情報を取得する際に、罫線枠が十分よく見えることを確認。

５．読み取りプログラムも修正

最終的に実用上問題のないプログラムにするため、思いつく様々なパターンで（誤りを含む）マークを作成し、これをプログラムがどのように判定するか、テストしてみた。

テスト用に、次のマークシートを作成。

マークシートのスキャンに使っているスキャナーでスキャンすると、時々、黒い線の入ったJpeg画像が生成される。しかも、この黒い線はマークの読み取り判定になぜか？影響を与えない。

この不思議な現象の原因はまったくわからないが、判定に影響を与えないから、これまでは（まぁいいか）としてきたが･･･。

いずれにしろ、このマークシートを使って動作検証を行った結果、先に記した判定プログラムでは対応できない問題が複数あることが判明。検証をくり返し実行して、一つ一つの問題に対応。最終的に完成したのが次のコード。

  //選択肢の始まりは「ゼロ」（１の位を基準）
  if (Copy(strMS_Type,10,2)='19') and (chk_MultipleMarks.Checked) then
  begin
    //strAnsList[intSG_k]の文字数を調査
    strCount:=ElementToCharLen(strAnsList[intSG_k],Length(strAnsList[intSG_k]));

    //チェック内容は、以下の通り
    {
    文字数が２文字の場合、末尾の１文字を取得する
    10 -> 0
    11 -> 1
    19 -> 9
    末尾１文字がマークした選択肢の番号になる

    文字数が５文字の場合、
     1 10 -> ２文字目が1、末尾２文字が10 -> 10
     2 11 -> ２文字目が2、末尾２文字が11 -> 21
     3 12 -> ２文字目が3、末尾２文字が12 -> 32
    （２文字目×10）＋（末尾２文字 - 10）がマークした選択肢の番号になる
    }

    case strCount of
      1:begin
        if StrToInt(strAnsList[intSG_k])<10 then
        begin
          StringGrid1.Cells[intSG_Col,intSG_Row]:='100';
        end;
      end;
      2:begin
        //２文字の場合は、末尾１文字が選択した選択肢の番号
        StringGrid1.Cells[intSG_Col,intSG_Row]:=RightStr(strAnsList[intSG_k],1);
      end;
      3:begin
        //空欄と判定された場合
        if strAnsList[intSG_k]='999' then
        begin
          StringGrid1.Cells[intSG_Col,intSG_Row]:=strAnsList[intSG_k];
        end;
        //３文字と判定された場合、十の位の１~９のダブルマークの場合、
        //２文字目は必ず半角の空欄になる
        if Copy(strAnsList[intSG_k],2,1)=' ' then
        begin
          StringGrid1.Cells[intSG_Col,intSG_Row]:='999';
        end;
      end;
      5:begin
        //文字列の置き換え（先頭２文字を抽出＆半角スペースを削除する）
        strData:=StringReplace(Copy(strAnsList[intSG_k],1,2),
          ' ', '', [rfReplaceAll, rfIgnoreCase]);
        //Case 5で先頭２文字が10である場合はダブル以上のマークあり
        if StrToInt(strData) > 9 then
        begin
          StringGrid1.Cells[intSG_Col,intSG_Row]:='999';
        end else begin
          //２文字目が半角スペースでなければ処理可能
          if Copy(strAnsList[intSG_k],2,1)=' ' then
          begin
            StringGrid1.Cells[intSG_Col,intSG_Row]:='999';
          end else begin
            //（２文字目×10）＋（末尾２文字 - 10）がマークした選択肢の番号
            StringGrid1.Cells[intSG_Col,intSG_Row]:=IntToStr(
              (StrToInt(Copy(strAnsList[intSG_k],2,1)) * 10) +
              (StrToInt(RightStr(strAnsList[intSG_k],2))) - 10);
          end;
        end;
      end;
      6..99:begin
        StringGrid1.Cells[intSG_Col,intSG_Row]:='999';
      end;
    end;
  end else begin

    //複数選択を許可しないマークシートの処理

  end;

end;

ここでいちばん困ったのは、必要以上にマークされていた場合の処理。

複数マークを容認しないプログラムなら、１行について２個以上マークされていた場合は「複数マークあり」を意味するフラグとして「99」、マークなしの場合（＝空欄）は「999」というフラグを用意して対応したが、今回のように複数マークを許可し、読み取り結果を 0 – 99 の100分類で表示する場合、空欄すなわち「マークなし」を「999」と表示するのは同じでよいとしても、十の位や一の位のマーク欄それぞれに２つ、ないし、３つ以上マークされていた場合のフラグをどうしたらいいのか？ 最適と思われる答えが見つからずにかなり悩んだ。

出来れば、既存かつ（プログラムによっては）数年をかけて動作検証済みの、読み取り結果のチェックプログラムや、採点結果通知のプログラムを修正せずに、それらをこの複数マーク対応採点システムにもそのまま適用できるように、処理の流れを作りたい。

必要数以上のマークがあった場合、当初、選択肢としては決して使うことのない「000」、「100」、「XXX」等をフラグとして利用することも、かなり真剣に考えたが、これらのフラグを新規に採用した場合、これまでに書いてきたマークシートの読み取り結果を記録したCSVファイルを利用して動作するプログラムをことごとく修正しなければならない。そして、それは新しいバグを生むことに、間違いなく直結する。それだけは、どうしても避けたい。

この際、読み取りエラーをすべて「999」で処理すれば、これまでの経験から、読み取り結果のチェックプログラムは確実に「空欄」＝「999」位置を教えてくれるし、もし、それが本当に「空欄」である場合は、人が見ればそれは一目瞭然、もし、それが空欄でない場合は、それを見た「人」に、マークの有無 or 空欄 or その他複数マークの判断を委ねればいい。そしてもし、「人」が見て、マークが正しければプログラムの判定結果を正しく修正、そうでなく、マークが「空欄でない」・「必要数以上にマークされていた」場合は、そのまま「空欄として処理（999）」してもらえば、採点結果には一切影響を与えないはずだ。

そう考えて、「トリプル以上のマークあり」をユーザーに伝えるフラグは用意せず、10の位に1つ、１の位に1つ以外のマークがあった場合はすべて同一に「空欄」フラグの「999」で処理することにした。

６．発見した問題点と解決策

上記動作検証用に作成したマークシートで、実際に動作確認を行った結果、ひとつだけ気になった点があった。それは、マークから横にはみ出て（横に広く）マークされると「トリプル以上のマークあり」という判定が出やすいこと。

マークとマークの間隔を、これ以上広くするのはさすがに困難。１行19選択肢＋行番号というマークシートの形式そのものに起因する問題だから、これは試験の問題用紙の表紙に図付きで「横棒型の塗りつぶし禁止」＆「なるべく横に広がらないようマークする」注意を載せて、読み取り不能の「999」判定がなるべく出ないようにすることくらいしか、対策を思いつかなかった。

（縦に長い四角形、もしくは縦型の [ ] で数字を囲うことも考えたが、実際には試していない）

Python環境を利用しない場合は、判定領域をマークの中心付近のみに狭めることで読み取り精度を上げることができる。ただし、読み取り速度はかなり遅くなってしまう。

マークシートリーダー作成の初期、まだPython環境を利用できなかった頃、少しでも読み取り速度を早くできないかといろいろ考え、二値化後の白面積の計算領域をマークの中心付近のみとすれば、読み取り速度を向上させることができるのではないかと思って作った機能が思わぬところで役に立った！

以上が、解決策とは言えない対策と、読み取り速度を気にしなければ使える解決策。

７．まとめにならないまとめ

（１）実用的ではないかもしれないが、大語群（100選択肢）に対応したマークシートリーダー完成
（２）Excel を使って１行19選択肢で25行４列、A4横置きのマークシートを作成して試験を実施
（３）採点結果通知は付属の ReportCard.exe で作成

ReportCard.exe の使い方は、下のリンク先をご参照ください。

ただし、選択可能な採点オプションの指定は「採点のみ」or「採点と配点」のみとなります。観点別評価の区分を含めて表示するオプションを選択しても、プログラムは複数マークに対応していないバージョンの流用なので、正解マークの位置を正しく表示できません。少なくても観点別評価の区分は表示できるよう、今後プログラムを改良する予定です。

追記　改良したプログラムに更新しました（20240625）

複数選択可能なマークシートについても、観点別評価の区分や正解マークの位置を表示できるよう、プログラムを更新しました。

この大語群専用マークシートを使用した試験の実施方法と、試験後の処理方法について次回の記事で詳細を説明する予定です。よろしければ、そちらの記事もご参照ください。

マークを塗りつぶす時間を少しでも短縮できないかと考え、作成したマークシートもあります。

８．プログラムのダウンロード

大語群に対応したマークシートリーダーは、下のリンク先からダウンロードできます。
なお、バックグラウンドでPython環境を利用し、より高速にマークの読み取り処理を実行するには、別途Python環境の組み込みが必要です。動作に必要なライブラリをインストール済みのPython環境は、当Blogの過去記事へのリンクからダウンロードできます。

Python環境の組み込みはカンタンです。ダウンロードしたZipファイルをダウンロードした後、任意のフォルダに展開、生成されたPython39-32フォルダを、そのまま MS_Reader.exe があるフォルダにコピーするだけです。

こちらの大語群に対応したマークシートリーダーは、当ブログの過去記事に掲載した複数選択不可のマークシートリーダーを、複数選択を前提として設計された専用マークシートのマーク読み取りに特化させたバージョン、いわば派生版です。複数選択不可のマークシートの読み取りにも使用できると思いますがテストは行っておりませんので、ダウンロードしたZipファイルを展開して出来る MS_Reader.exe は複数選択可能なマークシートの読み取り処理専用にお使いください。

この記事で紹介した通り、様々な要因から、マークシートによっては（基本設計が同じであっても）マークを正しく読み取れないことがあります。
また、添付した動作検証済みのマークシートをご利用いただいた場合でも、その印刷方法（輪転機使用等でマークが濃く印刷されていた場合）によっては、マークを正しく読み取れないことがあります。印刷用紙は再生コピー用紙で十分ですが、印刷には 必ずインクジェットプリンタを使用 し、スキャンしたJpeg画像において、マークや罫線枠がうっすらと判別できる程度の濃さで印刷していただく必要があります。

以下、読み取りテスト実行時の環境です。

・A4用紙は、（白くない）再生コピー用紙
・スキャナーは有名メーカー製複合機のスキャナー（カラー／読み取り解像度200 dpi）
・PCはPanasonic製Let’s Note CF-QV
・スキャンした画像をこのプログラム用に変換する際の倍率は80％を指定

上記の環境で、筆者がテストした結果を記事としてここに掲載しました。発見した不具合も正直に書きましたが、筆者が発見していない不具合が他にまだあるかもしれません。ですので、ダウンロードしたマークシートリーダーのご使用はあくまでも自己責任でお願いします。

また、派生版であるため、プログラムには Excel Book に読み取り結果を出力する機能がありますが、大語群に対応した採点結果通知作成用の Excel ファイルは、Zipファイルを展開後、 eFile フォルダ内にあるテンプレートから生成できる Excel ファイルをマクロ有効な Excel Book として保存し、これを元にご自身で作成していただく必要があります。※ Zip ファイルに添付した Excel Book は、大語群マークシートに対応しておりません。

採点結果通知が必要な場合、Zipファイルに同梱した ReportCard.exe をお試しください。こちらは「まとめ」で紹介した通り、動作検証済みです。同梱の ReportCard.exe は選択肢が「ゼロ」から始まる教科「情報」用のマークシートにも対応したものです。

※ お使いのPC環境により、Python Engine の初期化に異様に時間がかかったり、おまけの機能である成績一覧表作成時に、罫線位置が誤って描画される不具合があります。罫線の描画に問題がある場合は、罫線機能をOFFにしてデータのみを出力してください。こちらの成績一覧表はメモ程度にお使いください。

なお、大語群対応のマークシートリーダーでは、マークの読み取り結果を最後に一括して表示する速度優先モード及び読み取り結果の音声読み上げ機能は使用できません。

本記事で紹介したマークシートを同梱しました。Zipファイル展開後に作成されるSample_MarkSheet フォルダ内にある R25C04D19.xlsx をご参照ください。

塗りつぶし形式のマークシートは、解答に時間がかかります！
「塗りつぶさないマークシート」の改良版が上記リンク先からダウンロードできます。こちらもあわせてお試しください。

次のリンク先からマークの高速読み取りを可能にする Python 環境を含めたデジタル採点プログラム一式をダウンロードできます。マークシートも、ここに紹介した形式の他、様々なタイプのものを同梱しています。

この記事で紹介した100選択肢対応マークシートリーダーの使い方は、次の記事をご参照ください。

９．お願いとお断り

このサイトの内容を利用される場合は、自己責任でお願いします。記載した内容及びダウンロードしたプログラムを利用した結果、利用者および第三者に損害が発生したとしても、このサイトの管理者は一切責任を負えません。予め、ご了承ください。

自分的に必要と思った機能は全部搭載しました･･･が、
プロが作った有償販売できるレベルのソフトウェアではありません。
見た目も、使い勝手も、よくないと思います。
もちろん、無料でお使いただけますが、サポートも、動作保証もありません。
ダウンロードから設定まで、ALL自己責任でお願いします。

快適と感じる速度で動作させるには、かなり高性能なCPU搭載のマシンが必要です。
私のプログラミング技術が足りない部分を、CPUパワーでカバーしてもらってます。
マシンによっては、読み取り結果のチェック等がかなりトロいかもですが･･･

それでも、もし、よかったら使ってください。
Delphiで作ったマークシートリーダーです。

【ご案内】追記（20240929）

当Blogで紹介してきた自作のデジタル採点プログラムを一つにまとめました。次のリンク先にその紹介とダウンロードリンクがあります。

【使い方のご案内】

１．デスクトップにMS_Reader.zipを展開（解凍）
２．高解像度ディスプレイへの対応
３．マークシート画像の読み取り準備
４．テンプレートを作成
５．マークの読み取りを実行
６．読み取り結果のチェック
７．CSVファイルへの書き出し
８．Excel Book の準備作業
９．Excel Book への書き出し
10．マークシート印刷用紙について
11．まとめ
12．お願いとお断り

どんな環境でも、100％動作する保証はできません･･･が、
私と同じ環境・条件を揃えていただければ、きっと動くと思います。

使用したPC及びOS、開発環境は、次の通りです。

・プロセッサ 11th Gen Intel(R) Core(TM) i7-1185G7 3.00 GHz
・実装 RAM 32.0 GB

・Windows 11 Pro 64ビット版
・バージョン 23H2
・OS ビルド 22631.2861

・Embarcadero® Delphi 12 バージョン 29.0.50491.5718

・設計時の画面解像度は「1366 × 768」です。これ以上の解像度でお使いください。

使い方をなるべく丁寧に説明しますので（マニュアルも同梱してありますが）、まず、ここに書かれている順番で、一通り操作してみていただけたら幸いです。

１．デスクトップにMS_Reader.zipを展開（解凍）

ダウンロードした MS_Reader.zip をお使いのPCのデスクトップにコピペして右クリックするとサブメニューが表示されます。この中の「すべて展開」をクリックしてください。

無事、展開に成功したら、MS_Readerフォルダをダブルクリックして開きます。

フォルダ内に展開されたファイルの中に MS_Reader.exe があります。これをダブルクリックしてマークシートリーダーを起動します。

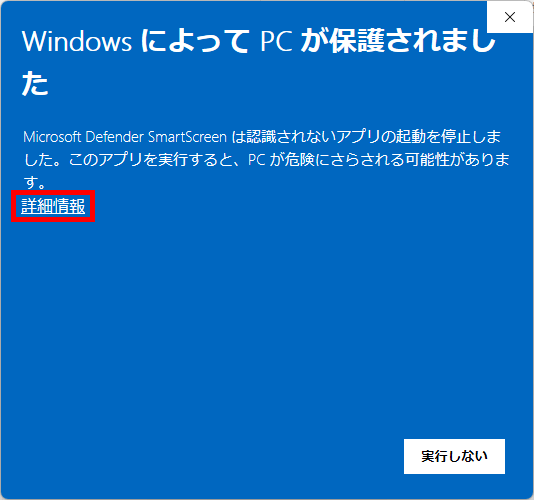

次のメッセージが表示された場合は、「詳細情報」（画像中、赤い枠で囲んで示した部分）をクリックします（プログラムの発行元が不明である場合に、Windows のDefender機能である SmartScreen がこの表示を出すそうです。自分の責任で実行すれば、次回からこのメッセージは表示されなくなります）。

すると、次の画面が表示されます。「実行」（画像中、赤い枠で囲んで示した部分）をクリックしてMS_Readerを起動してください。

２．高解像度ディスプレイへの対応

高解像度ディスプレイをお使いの場合の対応方法です。高解像度ディスプレイをお使いの場合、設定から「システム」⇨「ディスプレイ」と順にクリックすると、次のように表示されると思います。

この場合、起動したマークシートリーダーの画面が小さくて見えにくいと感じることがあるかもしれません。その場合は、次のように操作してください。

MS_Reader.exe を右クリックして、表示されるサブメニューのプロパティをクリックします。

「互換性」タブをクリックします。

高DPI設定の変更をクリックします。

「高いDPIスケールの動作を上書きします。」にチェックを入れて、「拡大縮小の実行元：」は「システム」をComboBoxの選択肢から選択して指定。OKボタンをクリックします。

続けて「適用」⇨「OK」とクリックして設定は終了です。これで画面が見やすい大きさで表示されるようになります。

３．マークシート画像の読み取り準備

デスクトップに展開した MS_Reader フォルダ内に「ScanData」フォルダがあります。この中に練習用のサンプル画像が２種類（解像度150dpiと200dpi）入っています。この画像を用いて説明します。

重要　マークシートは、解像度150～200dpiでスキャンしてください。

重要　１回の操作で読み取り可能な枚数は最大９９枚です。

MS_Reader.exe をダブルクリックしてマークシートリーダーを起動したら、画面左上の「画像変換」をクリックし、表示されるメニューの「専用画像を作成」をクリックします。

画像変換用のWindowが表示されたら、画面右上の「選択」ボタンをクリックします。

「フォルダの選択」ダイアログが表示されます。ここでは「Scanner_A」フォルダを選択します。フォルダ名をクリックして、下のFolder欄に「Scanner_A」と表示されたことを確認し、「OK」をクリックします。

スキャンしたマークシート画像は「ScanData」内に適切な名前を付けたフォルダを作成し、必ずその中に保存してください！

重要　フォルダ名にハイフン（-）を使わないでください。

参考　フォルダ名には、文字の他、アンダースコア（_）が使用できます。

画面は、次のようになります。赤い枠で囲んだ部分にマークシート画像のサムネイルが表示されます。回転の必要性の有無と回転方向を確認してください。

この場合は、回転の必要性「有り」で、回転方向は左90°です。これを「画像の回転」のオプションボタンをクリックして指定します。

必要であれば、次に画像のリサイズ指定を行います。リサイズを指定「する・しない」の判定基準は、スキャナーでマークシート画像をスキャンした際の解像度の数値で判断してください。

「Scanner_A」フォルダ内のマークシート画像は、ScanSnap iX1500 のノーマルモードでスキャンした画像で、その解像度は 150dpi です。この場合は、ちょうどよい大きさでマークシート画像が表示されますので、画像をリサイズする必要はありません。

重要　解像度150dpi ・A4横置きの場合、リサイズは必要ありません！

重要　解像度200dpi ・A4横置き・解答マーク欄４列の場合、80％の大きさにリサイズしてください。読み取り後のチェックまで含めて、作業しやすくなります。

マークシート画像の読み取り解像度が 200dpi でも、マークシートがA4横置き、解答マーク欄の列数が３列の場合、リサイズは必要ありません。

また、A4以外の大きさのマークシートは使ったことがありません！
（用紙の左上にマーカー画像■■■を入れ、その他はここでダウンロードできるサンプルと同様に作成していただければ、用紙サイズに関係なく動作すると思いますが、試行したことがありませんので確かなことは言えません。ただ、画像のサイズが大きくなればなるほど、動作速度は間違いなく低下します。また、複合機のスキャナーを用いて、マークシートを画像化する際も、B4やA3の大きさだと私が使用している機材ではメモリがいっぱいになるのでしょうか？ 30枚程度読み込んだあたりで一旦動作が停止します。数百枚単位での読み取りにはそれなりに時間がかかります。そのような理由から、マークシートに使う紙の大きさはA4サイズ以下が適切だと思います。）

参考：プログラムを書いた本人が言うのもナンですが、自動でのリサイズはおまけ程度にお考えください。
ScanDataフォルダのScanner_Bフォルダに保存されたサンプル画像の大きさは、2338 × 1653
これを自動リサイズオプションボタンを指定して、変換してみます。
ProcDataフォルダのScanner_Bフォルダに保存されたサンプル画像の大きさは、1760 × 1248
いちおう、これでマークシート画像が横方向のはみ出し「なし」で表示されました。

重要　画像のリサイズの有無を必ずメモ（記録）してください！

⇨ 複数クラスのマークシート読み取り時に、同じ設定を適用する必要があります。

重要　大きな解像度の画像を扱う場合、動作速度が大幅に低下します！

回転の有無と方向、リサイズの有無を指定したら、画面中央右にある「参照」ボタンをクリックして、保存先のフォルダを選択します。

「フォルダの選択」ダイアログが開きます。Pathを見ると「ProcData」フォルダが指定されていることがわかると思います。なお、Procは「Processed（加工済み）」という意味です。

プログラムは「ScanData」フォルダで指定したフォルダと同名のフォルダを「ProcData」フォルダに自動作成します。この自動作成されたフォルダをクリックして選択します（しつこいようですが、選択するのは「フォルダ」で、「ファイル」ではありません）。下のFolder欄に「Scanner_A」と表示されたことを確認し、「OK」をクリックします。

読み取り用のマークシート画像は、必ず「ProcData」内の自動作成されたフォルダに保存してください！

重要　ProcData以外のフォルダには画像を保存しないでください。

「変換実行」をクリックします。

次に表示される案内メッセージには「いいえ」を選択してください。

このマークシートリーダーとは別に、手書き答案の採点プログラムを作成しました（準備が整い次第、公開する予定です）。このマークシートリーダーは、そちらと連動しての動作も可能な設計にしてあるため、このメッセージが表示されます。

画像の変換が完了すると、メッセージが表示されますので、OKをクリックします。

変換された読み取り専用画像のサムネイルが表示されます。作成された読み取り用の画像ファイルには連番の名前が自動的に付きます（自動生成されたファイル名は変更しないでください）。

重要　Python環境を利用する場合はファイル名は必ず連番にしてください。

画像処理のアルゴリズムは、GDI＋を利用しています。画像の回転とリサイズが伴う場合は、変換に時間がかかります。処理が完了するまでお待ちください。

（後日、別途ご案内する予定の）手書き答案の採点プログラムと併用する場合は、採点やり直しのために必要な画像もここで作成します（Loopが二重にまわり、時間も２倍かかります）。

画像の変換処理が完了したら、「終了」ボタンをクリックして、この画面を閉じます。

参考：画像を変換する理由は以下の３つです！
（１）Jpeg画像のサイズを最適化するため（全体が画面内に収まるようリサイズしてください）。
（２）画像の名前が連番になるよう、自動的にリネームするため。
（３）証拠画像としてのオリジナルを残したまま、読み取りに最適な大きさの画像を生成するため。

４．テンプレートを作成

次に、マークシートの情報を記録した読み取り用のテンプレートを作成します。これを作成することにより、同じ採点を複数クラスに対して実行したり、設定（縮小処理の有無を含む）が同じマークシートを異なる考査での使いまわしが可能となる･･･

･･･ように設計したのですが、実際には使いまわしがなんとなく不安なので、考査毎にテンプレートを再生成して運用しています。ですので、同じ設定（大きさ）のマークシート画像の情報を記録したテンプレートの使いまわしが可能か・どうか、これについては未確認です。

「確実なマークシート読み取りを実行する」ためには、お手数をおかけしますが、試験ごとに使用したマークシートのテンプレートを作成していただくのが最良の方法であると思います。

メニューの「２ テンプレート」をクリックして表示されるサブメニューの「テンプレートの新規登録」をクリックしてください。別のWindowが開きます。

画面右上の「取得」ボタンをクリックします。

今度は「ファイルを選択」するダイアログが表示されます。任意のマークシート画像を選んでください（１番のファイルを選ぶ方が多いのではないでしょうか？）。ファイルをクリックしてファイル名を取得し、「開く」をクリックします。

画面は次のようになります。

このプログラムでは、マーカー（特徴点）画像を利用してマークシートのマーク位置を計算しています。ですので、このプログラムで処理するマークシートには必ずマーカー（特徴点）画像が必要です。

重要　マークシート左上にマーカー画像（■■■）を必ず用意します。

重要　マーカー画像は、マークシート１枚に１つだけ用意します。

画面右の操作パネル上段にある「マーカー」オプションボタンをクリックして選択状態にします。

マークシートの画像が拡大表示され、マウスのカーソルが大きな「＋」になります。

マーカー画像の「左上」をクリックし、ボタンを押したまま「右下」へドラッグしてください。画像上には点線のラバーバンドが表示されます。

ドラッグ中の画像です（わかりやすさのため、マーカー画像より大きめにドラッグしています）。

マーカー画像の座標を正しく取得できる例です。

マウスの左ボタンから指を離すと、取得できたマーカー画像が画面右側に表示されます。

マークの読み取り時、プログラムは、コンピュータの眼である「OpenCV」のテンプレートマッチングの機能を利用して、まず、最初にマークシート画像中にあるこのマーカー（特徴点）画像を探し出します（これはマークシート画像１枚１枚について必ず行います）。

次に、マーカー（特徴点）画像左上隅を原点（0,0）として、テンプレートに記録されたマーク欄の座標からマーク一つ一つの位置を割り出して、これを切り抜いて画像化（正確に言うと、マークの切り抜き処理前に、ボカシ・二値化・白黒反転の各処理を行い、マークの切り抜き後に白面積計算処理を行って）、マークの有無を判定しています。

この方式の利点は、印刷そのものが左右にズレでも、マーカー画像と解答欄の相対的な位置関係は一定で変わりませんから、印刷がズレすぎて解答欄が印刷されなかった場合以外は、必ずマークの位置を探し出せる（＝マークの有無を判定できる）ことです。

事実、輪転機で印刷（非推奨ですが！）して、チェックから漏れた（チェックしなかった？）、正しい位置から印刷が５cmくらいズレたマークシートも、このプログラムでなんの問題もなく読み取れました･･･。印刷のズレを申告せず、そのまま解答して提出する受験者も受験者ですが･･･。A4横・４列のシートで、解答には３列めまでしか使わなかったから「４列めはなくてもOK！ 大丈夫」と思ったのでしょうか？ それともただ単にめんどくさかったのでしょうか？ たぶん、後者だと思いますが･･･

次は、そのテンプレートマッチングの機能をテストします。画面右にある「マーカー画像の読み取りテスト」ボタンをクリックしてください。テンプレートマッチングが正しく実行されると、マーカー（特徴点）画像が太い赤枠で囲まれます。

表示されるメッセージをお読みいただき、「OK」をクリックしてメッセージを閉じてください。

結果が良好であれば「選択対象」グループの「解答欄」をクリックします。

次に、マークシートのマーク（解答）欄の「行数」と「列数」及び「選択肢の数」を指定します。

マークシートの列数・行数・選択肢数の数え方は次の通りです（Scanner_Aフォルダにあるマークシート画像は、A4横置き・３列・25行・８選択肢の形式です）。

ですので、これを次のように設定します。

ComboBox に正しく設定を入力したら、その下の「採点方法の設定」の座標「１列」のオプションボタンをクリックして選択状態にします。マウスのカーソルが大きな「＋」になります。

第１列目のマーク（解答）欄の座標を取得します。マーカー（特徴点）画像の時と同様、第１列の枠のうち、設問番号欄の矩形を除いた、選択肢のマークが印刷されている欄の矩形の左上隅を（左）クリックして、そのままボタンを離さずに、枠の右下隅へドラッグします。この作業は正確に、慎重に行ってください。この作業の良し悪しでマークの読み取りの可否が決まります。

極めて重要　設問番号欄を含めて指定してはいけません！

極めて重要　指定するのはマーク欄のみ！

プログラムは、ここで取得した座標値（矩形の高さ）を行数で割り算して列を設問毎１行ずつに切り出し、さらに切り出した１行を選択肢数で割って１つ１つのマークを切り出し、その塗りつぶし面積を計算して、マークの有無を判定しています。

マーク（解答）欄の枠線と、表示されるラバーバンドがぴったり重なるようにドラッグしてください。

※ 下図は２つともドラッグ直後の結果を示しています（〇はドラッグ開始点と終了点です）。

ドラッグ中は、黒点線のラバーバンドが表示されます。これを目安に位置決めを行ってください、

指を離すと、ドラッグした範囲が赤い矩形で囲まれます。画面右側に取得できた座標が表示されます。

「再範囲選択」ボタンをクリックして、座標の取得をやり直すこともできます。

１列目が済んだら、同様にして２列目の座標を取得します。この作業を「マークシートの列数」分だけ繰り返します。

すべての列の座標を取得できたら、「保存」ボタンをクリックして取得した座標を保存します。

「保存」処理が完了すると、次のメッセージが表示されます。

参考：テンプレートの名前について
例　N_R25C03S08
N：ノーマル（通常の大きさ：解像度150～200dpi）
R：Row（行数）は25行
C：Col（列数）は３列
S：Selection（選択）は８個

「二値化テストの実行」ボタンをクリックすると、第１列めを「平滑化（ぼかし）処理＆白黒反転して二値化」した画像の状態が確認できます。「マークあり」の部分が白く表示されていればOKです！
（プログラムは、この白部分の面積を計算して、マークの有無を判定しています）

「終了」ボタンをクリックして画面を閉じ、マーク（解答）欄座標の取得作業を終了します。

二値化テストを実行した場合は、終了ボタンをクリックする前に、保存ボタンをクリックすることを忘れないでください！

５．マークの読み取りを実行

これでマークを読む準備ができました。メニューの「テンプレート」をクリックし、表示されるサブメニューの「テンプレートの選択」をクリックします。

次のように、テンプレートを選択するWindowが表示されます。マークシートの形式に合ったテンプレートをクリックして選択し、決定をクリックします。

シングル／ダブルとあるのは、数学や教科「情報」のテストで、マークシート２枚１セットの採点を行うための設定です。選択肢数が16のマークシートを選ぶと、この設定も選択できるようになります（選択肢数が16未満のマークシートでは、この設定は利用できません）。

数学及び教科「情報」用の設定は、後日別記事として掲載する予定です。

次のメッセージが表示されます。「はい」をクリックしてください。

マークの読み取りを実行したいマークシート画像のあるフォルダを選択し、「Ok」ボタンをクリックしてください。

保存してあるマーカー（特徴点）画像をもとに、自動的にテンプレートマッチングが行われ、見つかったマーカー（特徴点）画像から、マークシートのマーク（解答）欄第１列第１行目の座標が計算され、それぞれが赤い矩形で囲まれて表示されることを確認してください。

Python環境を利用する場合（ここでワンクッション置くような感じで）テンプレートマッチングにしばらく時間がかかることがあります。同じプログラムを走らせているのですが、PCにより、このフリーズしたような時間の長さが極端に違うようです･･･、その辺の理由が私にはさっぱりわかりませんが･･･。

ここまでの設定操作が順調に進行していれば（抜け・落ち・欠けがなければ）、間違いなくテンプレートマッチングが成功し、マーカーと１列１行目が赤い矩形で囲まれるはずです。次のメッセージが表示されますので、お読みになったら「OK」ボタンをクリックしてください。

「読む」ボタンをクリックすると、マークシートの読み取りがスタートします。

画面下部の StringGrid に読み取り結果がリアルタイムで表示されます。また、読み取り完了後、処理にかかった時間が画面左下に表示されます。

８選択肢・25行・３列だから、合計600マーク ×３枚＝1800マークの読み取りで、早ければ2013ミリ秒、遅くて2467ミリ秒で読んでます（PCの性能により、この値は変わります）。

遅かった方で１マークあたりの読み取り時間を計算すると、

2.467秒 ÷３≒ 0.82秒／枚
0.82 ÷ 600 ≒ 1.4ミリ秒／１マーク

そう書くと、すごく早いような気がしますが･･･

600マーク３枚で2.5秒だから、30枚ならその10倍で25秒かかります。平均的な高校の１学年分の生徒数を１学年８クラス320名とすると、さらに10倍で280秒程度、約５分処理時間が必要です。

300名分、５分だと慣れてくるとちょっと遅く感じてしまうかな？ みたいな気が･･･

このプログラムには、内部的にPython環境を組み込んで高速動作させるモードがあります。数学用途の16選択肢・25行・３列で1200マーク／枚のマークシートで処理速度を計算・比較してみます。
（組み込みPythonの利用方法は後日ご案内します）

まず、Python環境を利用しない場合、1200マーク×40枚＝１クラス分の48000マークを読むのにかかった時間が･･･

約78秒です。２枚１セットのダブルモードならその倍になります。
1枚（1200マーク）読むのに1.95秒かかってます。

次に、Python環境を利用した場合です。同じ読み取り条件で実験すると･･･

約11.5秒。８クラスあっても２分かかりません。ダブルモードでも４分未満。
1枚0.3秒未満で読み取ってます。

何やってもダメな自分にしては、よく頑張ったって正直、思います･･･。
よほど、びみょーなマークでない限り、期待した通り、ほぼ正しく読み取ってるし･･･。
かあさん、オレ、がんばったよ☆☆☆

まぁ このプログラム作成そのものに50万枚くらい採点できる時間をかけてますから･･･

それと合算すれば、
たぶん、プラマイ０ですー！！

６．読み取り結果のチェック

マークシートリーダーで最も重要な部分は、マーク読み取りの正確さであることは言うまでもありませんが、読み取り結果のチェック機能も非常に重要であると考えます。

人によってマークの濃さや大きさは少しずつ異なり、また、マークを訂正した箇所に残る消し跡も判定に少なからぬ影響を及ぼします。常に100％正しい読み取り結果が保証されないのが現実ですから、如何に効率よく、読み取り結果をチェックできるかで、プログラムの使用感はずいぶん変わってくると思います（CPUパワーにかなり依存したプログラムを書いておいて、そう言うのもナンですが･･･）。

自分自身の書いたものがベストだなんて、到底、思えませんが、このプログラムを書くにあたり、マークの読み取り部分と同等か、それ以上に頑張って書いたのが、この読み取り結果のチェック部分です。

機械との協働。機械との融和。これをテーマに、ヒトと機械とが一体化しての「快適なチェック作業」の実現を目指しました。

･･･が、プログラミング技術の未熟。自分自身の勉強不足。見い出した妥協点。等々の理由により、視覚による機械と協働してのチェックも、聴覚（音声出力）による機械と協働してのチェックも、いずれも全面的にマシンのCPUパワーに依存した、もっさりした感のある処理となってしまいました･･･。

処理性能の高いマシンなら、それなりに快適に作業できると思うのですが。以下、チェック機能の使い方です。

上の図の左のGUIから説明します。

白紙にチェックすると、マークがひとつもないシートのチェックは行わない（飛ばす）設定で動作します。この機能はデフォルトでON（チェックあり）です。

マーク（解答）がなかった場合の読み取り結果の表示が「999」です（デフォルトOFFです。このプログラムでは、「空欄」のフラグを「999」としています。マークの番号にも、得点にも「999」は通常ないことがその理由です。ちなみに複数マークは「99」と表示しています。色は「999」が「青」、「99」が「赤」です。少しでも視覚に訴えた方がチェックしやすいと考えました）。

ごく薄い色でマークされた答案が混じっていないことが大前提ですが、答案全体（１クラス分！）のマークの濃さが十分「濃い」と保証されていれば、チェック開始時のみ「999」のチェックを外してチェック（機械がきちんと空欄を識別していることをヒトが目視して確認）、で、確実に空欄を見分けていることが確認できたら、「999」にチェックして続行。こうすれば大変スムーズな確認作業を実現することができます。あくまでもごく薄くマークされたシートがないことが大前提ですが･･･

いずれにしても「Check！」ボタンをクリックすると、プログラムは次の「空欄（999）」もしくは「複数マーク（99）」を探し、それが見つかった場合は該当箇所を赤い矩形で囲んで表示します。処理性能の高い（CPUパワーのある）マシンであれば、それなりに快適に動作しますが、そうでない場合は、かなり「もっさり」した動作になりますので、イライラするかも知れません。ごめんなさい。

【空欄と判定した場合】

【複数マークありと判定した場合】

複数マークの判定はパラメータ設定を厳し目にしてあります（上の図はそれがわかるよう、大きめに表示しました）。ごく小さなシミは「平滑化（ぼかし）」処理である程度消えますが、ある程度の面積があるシミや汚れは上のように複数マークと判定されます。

いずれの場合も、ヒトの眼で確認して、訂正の必要がなければ「Check！」ボタンをクリックしてチェックを続行。読み取り結果の訂正が必要な場合は、正しい値を直接入力します（上の場合であれば「2」と入力してください）。

【処理をスキップして次のシートへ】

「Skip」ボタンをクリックすると、現在チェックしているシートの残りの部分のチェックを省略し、次のシートのチェックへ移動します。チェック対象シートの残りの行が全部空欄であった場合などに利用してください。

【チェックの再実行】

「ReDo」をチェックすると、初めからチェックを再実行できます。

【音声読み上げ】

読み取り結果が表示されているStringGridの任意の行をクリックして、「▶」ボタンを押すとWindowsに標準搭載されている日本語の音声合成エンジン（Microsoft Haruka Desktop）の音声で読み取り結果をアナウンスしてくれます。

マークの読み取りが正しく行われているか・どうか、少しでもラクに確認できないかと考え、この機能を搭載しました。処理性能の高いマシンでないと快適な動作は期待できませんが、CPUパワーのあるマシンであればそれなりに使えると思います。

「▶」ボタンの下にある「×」ボタンをクリックすると、音声読み上げを途中で中止することができます。

【列を指定して、任意の行からその列の最後の行までのチェックをスキップ】

数学用のマークシート等で、第１問の解答をシート第１列にマーク、第２問の解答をシート第２列にマーク、第３問の解答を･･･というような設定にしたい場合、「指定列の任意の行から最後の行までをチェックの対象から外す」ことができます。以下、その方法です。

図のいちばん左にある「Skip」にチェックすると、この機能が有効になり、続けて「Check！」ボタンをクリックすると、ここでの設定に基づいたチェックを実行できます。

上の例であれば、１列目25設問あるうちの20設問目以降25設問目までのチェックをスキップ（チェックは19設問まで実行）、２列目は設問番号26から始まるので34設問目以降50設問目までを、３列目は設問番号51から始まるので70設問目以降75設問目までのチェックをそれぞれスキップします。スキップの設定はComboBoxへ入力した指定値「以降」であることにご注意ください。

また、シートの型式により、列の指定の可否をプログラムが自動的に判断し、ComboBoxのEnabled プロパティが設定されます（上の例では４列目は指定不可）。

「覚」ボタンをクリックすると、現在の設定を ini ファイルに書き込んで記憶します。「消」ボタンをクリックすると「設定なし」の状態に初期化できます。

数学用途等で２枚１セットの処理を実行する場合は、１枚目と２枚目を分けてスキップ処理の設定を行うことができます（数学用途の処理方法は後日掲載します）。

７．CSVファイルへの書き出し

マークの有無の読み取り結果は、CSVファイルとExcel Book への書き出しが可能です。

【CSVファイルへの書き出し】

「ファイルへの出力」にある「CSV」をクリックして選択し、「書き出し」ボタンをクリックしてください。

上記の場所にCSV形式で、読み取り結果が出力されます。

８．Excel Book の準備作業

【Excel Bookへの書き出し準備】

Excel Book への読み取り結果の書き出しは、自分用に（あれば便利かなー☆）と思って作成したものです。ですので、式の入ったセルを保護する等、第三者が使うことへの配慮は何一つ行っていません。セルに入力された式やVBAの内容をご自身でメンテナンスできる方なら、お使いいだけるかな？ という程度のシロモノです。

添付した Excel Book はこれまでに何度も「実際に使用して動作に誤りがないことを確認済み」ですが、誤って式を削除したりした場合は（当然ですが）意図した通りに動作しません。ですので、こちらも動作保証は一切ありません。ご使用はあくまでも自己責任でお願いします。この Excel Book に対しても、このプログラムの使用要件にあります免責事項がそのまま適用されますことを申し添えます。

以下、試験実施前に行っておくとよい採点準備作業です。

eFile フォルダに「一般用マークと手書き併用採点シート.xltm」というマクロ有効テンプレートがあります。これをダブルクリックすると「一般用マークと手書き併用採点シート1.xlsx」という名前で新しい Excel Book が作られます。拡張子に注意してください。「.xlsx」です。このままでは期待通りに動作しませんので、適切な名前を付け、拡張子を「.xlsm」（マクロが有効な Excel Book ）に変更して eFile フォルダ（必ずこのフォルダに保存してください！）に保存します。

ここでは test.xlsm という名前で保存したことにして説明を続けます。

【インターネットからダウンロードしたマクロ有効 Excel Book の取り扱い】

いつからこうなったのか、わかりませんが、インターネットからダウンロードした拡張子 xlsm の Excel Book をダブルクリックして開くと、次のメッセージが表示されるようになりました。

こうなった時は、いったん Book を閉じて、その Excel ファイルを右クリックして表示されるサブメニューのプロパティをクリックして、全般タブのいちばん下にある「セキュリティ：」の「許可する」にチェックします（チェックする＝マクロの実行をご自身の責任で行うことになります。どうか、ご注意ください）。

「許可する」にチェックした状態で、「適用」をクリックすると「セキュリティ」の表示そのものが消えます。「あなたの責任でマクロの実行が可能になりました」ということなのでしょう。「OK」をクリックしてプロパティの設定画面を閉じます。

これでマクロが実行できるようになります。

【欠席者がいた場合】

Excel Book を利用して採点する場合、大変重要な注意事項があります。それは欠席者がいた場合の処理です。該当試験に欠席者がいる場合は、その欠席者の出席番号位置に未使用のマークシートを挿入し、シートが確実に出席番号順に並んでいることを確認してから、スキャナーでスキャンしてください。
※ 可能であれば、この用途専用に未使用のマークシートを複数枚、最初から手元に準備しておくとよいと思います。

重要　未使用のマークシートを欠席者の出席番号位置に挿入しておく！

これを忘れると、あとから「すーぱーめんどくさい」コトになります（もし、忘れたらマークシートのスキャンからもう一度、採点をやり直した方が効率がいいかもしれません）。

【受験者の氏名データを準備する】

test.xlsm をダブルクリックして開き、「コンテンツの有効化」を行ったら、いちばん最初に「名票への貼付元名票」シートをクリックして開き、ここに「採点対象者全員分の氏名」を準備してください。

もっとわかりやすく言うと、採点したいテストを受験した生徒全員の「クラス・出席番号・氏名・ふりがな・性別」データを「クラスごと」に「出席番号順」で、「名票への貼付元名票」シートに用意します。なんで「ふりがな」まで必要なのか？ 疑問に思う方もいらっしゃるかもしれませんが、最近の若い方々のお名前は難読である場合が多く、採点結果を個票でお知らせする際に、個票の氏名欄のところに「ふりがな」も印刷しておくとスムーズに答案返却が行えます。そのための「ふりがな」準備です。

また、テストの受験者全員分の氏名データを１シートに準備する理由は、次のような使い方を想定しているからです。

（１）同じテストを受験 ⇨ クラス毎に採点用 Excel Book を用意するのは非効率的。
（２）採点用 Excel Book は１個だけ作成し、これをコピーして全クラス分を作る。

具体的には、eFile フォルダの Excel Book（test.xlsm）をコピーして、クラス別（AHR.xlsm）に名前を変えて MS_Reader.exe がある場所に保存。採点結果もコピーした Excel Book（AHR.xlsm） に書き込みます。さらに、この作業はすべてプログラムから自動実行します。

採点者は、採点結果が書き込まれた Excel Book（AHR.xlsm）を開いて、「名票への貼付元名票」シートに用意した氏名データから「A組の受験者の氏名データ（クラス・出席番号・氏名・ふりがな・性別）を範囲選択してコピーし、「名票」シートに値のみ貼り付けます。

こうすることで同じ内容のファイルを複数個準備することなく、言わば「採点原本」として利用する Excel Book を１つ作成するだけで、試験を実施した全クラス分の採点が可能となります。

ここでは「クラス」と表現しましたが、用意する氏名データを適宜変更すれば「講座」等の採点もまったく同じように行えます。※ プログラムの仕様としては、１回の採点作業で採点する人数を100名以下と想定していますが、実際の採点作業は１採点40名程度で行っています。ですので、40名程度を１つのまとまりとして採点していただく方向でお考えください。

【正解を入力】

氏名データの準備が完了したら、「正解」シートをクリックして表示し、設問毎に「正解」の選択肢の番号を入力します。設問がない場合（無解答でよい設問番号の欄）は空欄のままにしておきます。入力したら、入力内容に間違いがないか、よく確認し、上書き保存してください。

【配点を入力】

次に、「マークシート配点」シートをクリックして「配点」を入力します。入力と同時に合計が自動的に計算されます。入力が完了したら上書き保存してください。なお、この配点表の下には観点別評価の表もありますが、この表には一切入力しないでください（観点別評価の表は入力禁止です）。

【観点別評価の区分を入力】

次に、「マーク＆手書き観点別評価」シートをクリックして「観点別評価の区分」を入力します。
「知識・技能 ⇨ １」、「思考・判断・表現 ⇨ ２」として設問毎に、半角数字で入力してください。デフォルト設定では、すべての設問に「１」が入っています。解答を要しない設問は「空欄」にしてください。入力したら上書き保存します。

以上で、試験実施前の準備は終了です！

９．Excel Book への書き出し

重要　すべての Excel Book を閉じてから実行してください！

危険　Excelが起動した状態で実行すると重大なエラーが発生します！

Excel へデータを書き込む際は、上記注意事項を必ずお守りください。この注意を忘れて Excel が起動したまま、Excel Book への書き込みを実行すると最悪の場合、Excel のプロセスが幽霊のように残り、これを終了することが出来なくなって、復旧するには、システムの再起動しかない状態になります。未保存の重要なデータがあるような場合、当然そのデータは失われます。Excel Book へのデータ書き込み時は、Excel が起動していないことを（タスクバーに眠っている Excel Book がないことも含めて）十分確認した上で、書き込み作業を行ってください。

【書き出し処理】

マークシートを読み取り後、読み取り結果のチェックまで完了したら、Excel Book への読み取り結果の書き出しが可能となります。次のようにマークシートリーダーを操作してください。

最初に、ファイルへ出力の Excel のオプションボタンをクリックして選択します。すると、その右側にある「選択」ボタンがクリックできるようになりますから、このボタンをクリックしてください。

ファイル選択のダイアログが表示されますので、読み取り結果を書き込む Excel Book をクリックして選択し、その後、下にある「開く」ボタンをクリックします。Pathの指定は、デフォルトで eFile フォルダになっています。準備作業で作成した test.xlsm を eFile フォルダに保存したのは、この読み取り結果を書き込む Excel Book を選択する作業を円滑に実行するためです。

次のメッセージが表示されます。

重要　ここで Excel が起動していないことを必ず確認してください！

選択した Excel Book が書き込み先として表示されていることを確認し、「書き出し」ボタンをクリックします。

書き込みには、しばらく時間がかかります。次のメッセージが表示されるまでお待ちください。

すぐに書き込み結果を確認する場合は、「はい」をクリックします（ここでは「はい」をクリックしたものとして説明を続けます）。

「はい」をクリックした場合は、エクスプローラーが自動的に開きます。先ほど選択した「test.xlsm」のコピーが「Scanner_A.xlsm」として、eFile フォルダではなく、MS_Reader.exe のあるフォルダに生成されています。

ファイル名がなぜ「Scanner_A.xlsm」になったかというと、マークシートの読み取り元フォルダとして選択したのが、ProcData\Scanner_A であったためです。プログラムは、マークシートの読み取り元フォルダの名称をそのまま、原本「test.xlsm」をコピーして生成する読み取り結果書き込み先 Excel Book の名称として利用します。

マークシートの読み取り元フォルダの名称が「R05_情報Ⅰ_1A」であれば、MS_Reader.exe のあるフォルダに「R05_情報Ⅰ_1A.xlsm」が生成されます。

ここは、この仕様に慣れるまで混乱が生じやすいところと思われます。しかし、この仕様（仕組み）を十分に理解して、マークシートリーダーを使いこなしている職場の同僚からは「よく考えられた採点システムだと思います」と言ってもらえました。うれしかったなー！！

【成績一覧表の印刷】

生成された Excel Book をダブルクリックして起動します。起動したら「名票への貼付元名票」タブをクリックして開き、採点対象クラス（等）の氏名データを範囲選択してコピーし、「名票」タブをクリックして B3 セルに値のみ貼り付けます。次に「採点」タブをクリックしてください。次のような画面が表示されます。「氏名がある場合のみチェックする」ボタンをクリックしてください。画面上方に表示されている平均点が正しく再計算されます。なお、欠席者の得点は「０」と表示されていますので、この場合は手動で「受験確認」のチェックを外し、平均点の計算対象から除外してください。

このシートは通常の印刷操作で印刷できます。ただし、デフォルト設定で100名分を２枚に分けて印刷する仕様となっているため、成績一覧表が１枚でよい場合は、次のように指定して１ページ分のみ印刷を実行してください。

【観点別評価を行う場合】

観点別評価を行う場合は、「正答率」タブをクリックして、上と同様の操作を行ってください。欠席者がいた場合の処理も同じです（このシートは印刷しません）。

【個票の印刷】

最後に、試験の採点結果を受験者に知らせる成績個票を印刷します。よー書いた。さすがに私も疲れました。あと、もぉちょっとです！

「個人表」タブをクリックします。次のような画面が表示されます（表示倍率は異なります）。まず、考査名と科目名を入力してください（忘れやすい部分です！ ご注意願います）。印刷はVBAでマクロを組んであります。設問数に合った「印刷（QXX）」ボタンをクリックしてください。

重要　セルを保護していません。誤って式を消さないでください！

次の印刷フォームが表示されます。開始番号と終了番号を入力し、「印刷実行」をクリックします。

重要　印刷は途中で中止できません！

この印刷は Excel の仕様上、印刷データをためてからイッキにプリンタへ送信という方法が取れません。１枚ずつ送信しますので、ちょっとギクシャクした感じで印刷が実行されます。プリンタが壊れているわけではありません。

【個票を個別に確認したい場合は？】

受験者個々の個票を確認したい場合は、A2 セルに「採点」シートの通番を入力します。いろいろなクラスの生徒が混在した講座の処理に対応するため、入力値は「出席番号とは異なる」ことにご注意願います。

個票を確認したい受験者の通番は「採点」シートを表示して確認してください。

【壊しちゃったときは？】

個人表シートを壊してしまった時は、次のようにすれば直せます。「個人票_Back」タブをクリックします（このシートは絶対に非表示にしないでください）。A 列の左、１行めの上（図の〇印を付けた部分）を右クリックしてシート全体を選択し、表示されるサブメニューのコピーをクリックします。

個人表シートに戻って、先ほどと同じ A 列の左・１行目の上を右クリックして表示されるサブメニューの「数式fx」をクリックします（罫線データ等を壊してしまった場合は、すべてを貼り付けます）。

１０．マークシート印刷用紙について

紙の「白さ」の度合いを「白色度」というそうです。このマークシートリーダーで読み取りに使用したマークシートはすべて「再生紙 or 再生コピー用紙」と呼ばれる紙に印刷したものです。

ですから、ここで紹介したマークシートの読み取り結果は、すべて「白色度70％」前後の「再生紙」に印刷してのもので、ホームセンターで一般的に販売されているような「白色度」が「再生紙」よりはるかに高い「真っ白に見える」用紙を用いての読み取り結果ではないことに、十分ご注意願います。

マークシートの印刷に使用する紙の「白色度」によっては、読み取りパラメータ設定の見直しが必要になるかもしれません（私自身は、実験・試行していませんので正確なことはわかりませんが）。入手可能なすべての紙について、実験することは現実的に無理でありますので、マークシートを印刷する用紙については、本ソフトウェア使用者の責任で十分な試行を行い、確実に動作するパラメータ設定を行った上で、このプログラムをお使いいただけますよう、お願いいたします。

印刷はインクジェットプリンタで行うことを推奨しましたが、長期にわたって使用していない（メンテナンスもしていない）インクジェットプリンタ（複合機）では、インクの吸い込みに問題が生じ、「いくら調整しても・何度クリーニングを行っても」期待した濃度での印刷ができないということも経験しました。サービスマンの方に伺ったところ、「こういう状態になると通常のクリーニングではなかなか復旧しない」と教えていただき、あらためて日常的に使用してインクを動かすことと、不具合が見えたらすぐにメンテナンスをお願いすることの大切さに気づいたこともあります。

そのサービスマンの方からは、マークシートに付着していた消しゴムの「屑」がスキャナーのローラー等可動部の動きを悪くして、マークシートがやや斜めにスキャンされたりする原因となり得ることも教えていただきました。実際に大量のマークシートを読み取ってきた複合機のスキャナー部分からは、かなりの量の消しゴム屑が･･･。受験者には消しゴム屑をよーく落としてから答案（マークシート）を提出するよう注意しておく必要があります。まさに塵も積もればなんとやら･･･です。

また、ご使用のスキャナーの読み取り設定によっては（デフォルトの読み取り設定が）0～255段階のグレースケールでなく、カラーであったり、ある閾値で白黒二値化しての読み取りであったりという、私の想定外の設定であることも、当然のようにあり得ると思います。それがカラー画像であった場合の影響はほとんどないと思われますが、ある閾値での白黒二値化画像であった場合は、判定に重大な影響を及ぼす可能性があります。ですので、マークシートの読み取りに、使用されるスキャナーの読み取り設定に関して、予め、使用者様の責任で十分ご確認いただけますよう、併せてお願い申し上げます。

１１．まとめ

このマークシートリーダーで出来ること、出来ないことをまとめました。

【出来ること】

・マークシートのJpeg画像を回転＆適切なサイズに縮小
・マークシート画像のマーク読み取り（１設問当たり最大16選択肢まで対応）
・読み取り結果の確認（GUI & 音声出力）
・読み取り結果のCSVファイル出力
・読み取り結果を採点結果通知用Excel Bookへ出力（新教育課程に対応）
・共通テスト形式の数学試験に対応（選択肢：-、±、0-9、記号：a～d）※ 後日掲載します。
・共通テスト形式の情報Ⅰ試験に対応（選択肢：０始まりの設定も可能）※ 後日掲載します。
・使用環境に合わせて各種パラメータ設定を変更可能
　⇨ ScanSnap iX1500のノーマルモード（解像度150dpi相当？）、もしくはEPSON PX-M7110F（解像度200dpi）でスキャンしたJpeg画像のマーク読み取りに最適化した値をデフォルト値に設定済み。

【出来ないこと】

・１設問について、複数の解答が設定された採点
・前問の解答内容に応じて、次の問いの解答が変わる採点
・その他、答案１枚のみの採点等、このプログラムで想定外の採点全て
・１回の読み取り操作で処理できるJpeg画像は99枚までで、100枚を超える枚数は処理できません。

【その他の使用方法】

MS_Reader.exe の「ヘルプ」にある「PDFを表示」をクリックすると利用方法の手引きがお使いのPDFリーダーで表示されます。マークシートの作り方等、このブログの記事にないことも書いてありますので、必要に応じてこちらも併せてご参照いただけますよう、お願いいたします。

１２．お願いとお断り

このサイトの内容を利用される場合は、自己責任でお願いします。ここに記載した内容及びダウンロードしたプログラムを利用した結果、利用者および第三者に損害が発生したとしても、このサイトの管理者は一切責任を負えません。予め、ご了承ください。
